TEAC UD-50766: ЦАП, предусилитель и усилитель для наушников

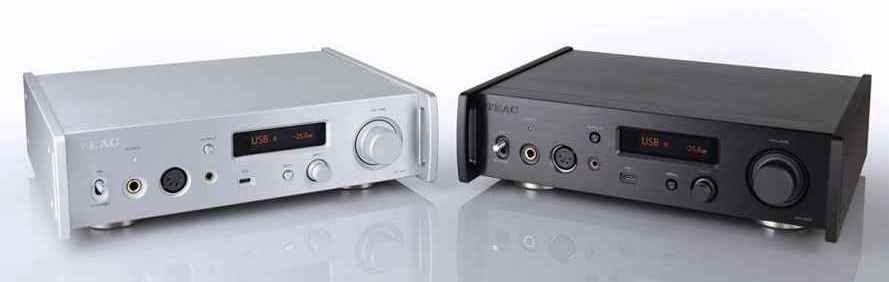

В серию устройств TEAC формата «A4» входит модель UD-507. Это ЦАП, предварительный усилитель и усилитель для наушников в одном корпусе, выполненный по схеме двойного моно. Используются дискретные ЦАП TRDD 5 собственной разработки.
Устройство поддерживает форматы DSD с частотой до 22,5 МГц и PCM до 32 бит/384 кГц, а также асинхронный USB. Применяются два кварцевых генератора для частот 44,1 кГц и 48 кГц с возможностью подключения внешнего тактового сигнала 10 МГц. Апскейлинг реализован с использованием технологии RDOT-NEO, обеспечивающей увеличение частоты дискретизации PCM в 2, 4 или 8 раз (до 384 кГц).
Обработка входного PCM выполняется с разрядностью 64 бита и скоростью 512 кадров/с с использованием дельта-сигма-модулятора в FPGA, после чего сигнал преобразуется в 1-битный поток и далее в аналог с помощью 16 элементов ЦАП на канал. Каждый элемент включает две логические схемы и один фильтр низких частот. Потоки DSD обрабатываются без преобразования.
На балансном выходе (XLR и Pentaconn) при нагрузке 100 Ом обеспечивается мощность до 1200 мВт на канал. Предусмотрен трехпозиционный переключатель для согласования с различными импедансами. Регулировка громкости осуществляется системой TEAC-QVCS, доступной также в режиме предусилителя. Имеются пять цифровых и два аналоговых стереовхода, балансные и небалансные.

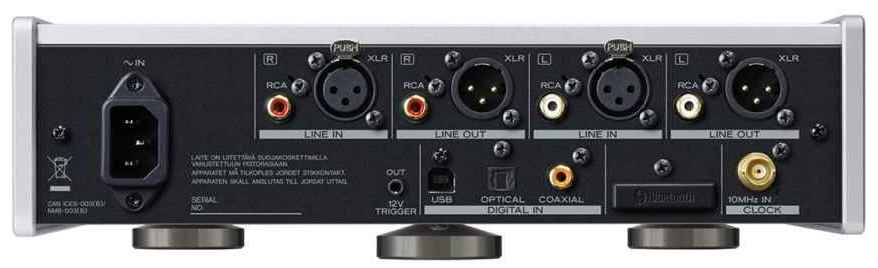

На задней панели расположен порт USB Type-B, на передней — USB Type-C. Поддерживаются Bluetooth-кодеки AAC, LDAC, LHDC, aptX и aptX HD, а также двухточечное подключение. Реализована поддержка MQA. Для работы в режиме внешней USB-аудиокарты используется приложение Teac HR Audio Player (Windows и Mac), при котором доступны максимальные параметры — DSD 22,5 МГц и PCM 32 бит/384 кГц.
Конструкция корпуса включает верхнюю панель толщиной 2,8 мм и подвес трансформатора питания. Для снижения вибраций применена система опор Stressless Feet v2.
